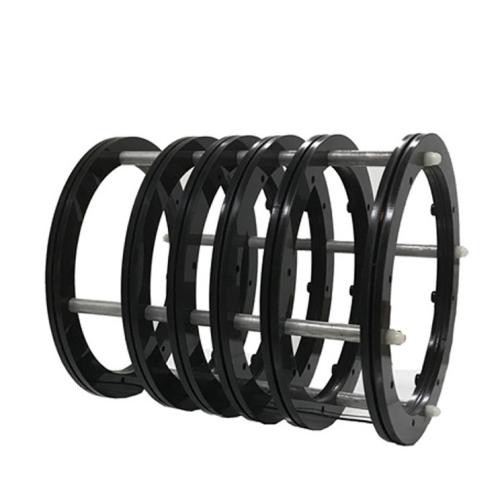

Висока рівномірність комбінована котушка Helmholtz для точного магнітного поля
Вступ
Котушка з високою рівномірністю складається з комбінації мульти кільцевих котушок, розташованих уздовж осі, зазвичай включає пряжні котушки, котушки коричневого хліба, котушки Maxwell, котушки ребрів та безмежні котушки. Порівняно з котушками Гельмгольца, ця комбінована котушка має кращу рівномірність магнітного поля в одному діаметрі, що може покращити рівномірність котушки в ефективному просторі, розширити діапазон рівномірності і підходить для високоточних та масштабних вимог магнітного поля. Прийміть будь -яке налаштування параметрів
Довідкові справи
|
Модель |
Параметри |
Довідкова картинка |
|
Dx4y 32-30 |
Чотири кільцева котушка Buckel Центральне магнітне поле: 30 г; Магнітна поле рівномірність: ΔH/H =5*10-4; Рівномірна зона: φ120*260 мм; Середній діаметр котушки: 640 мм; Робочий час: 24 години; Блок живлення: 180 Вт (6A30V) |
|
|
Dx3y 50-2 |
Максвелл три кільцеві котушки Інтенсивність центрального магнітного поля: 10 г; Магнітна польова рівномірність: 5*10-4; Рівномірна зона: φ200*200 мм; Максимальний діаметр котушки: 1000 мм; AC та DC; Котушку можна обертати і нахилити. |
|
|
Dx4f 90-5 |
Чотиримісна квадратна котушка Сила центрального магнітного поля: 5 г; Рівномірність магнітного поля: ΔH/H =5*10-3; Рівномірна зона: φ500*1000 мм; Довжина сторони: 1800 мм; Блок живлення: 540 Вт (6A90V) |
|
|
Dx6y 10-1 |
Шестилікна котушка пряжки Центральна міцність магнітного поля: 1. 0 gs; Рівномірність магнітного поля: ΔH/H =1*10-3; Рівномірна зона: φ40*100 мм; Середній діаметр котушки: 200 мм; Загальна довжина: 260 мм. |
|
|
Dx8y 10-1. 2 |
Одновимірна восьмикільна котушка Інтенсивність центрального магнітного поля: 1,2 г; Рівномірність магнітного поля: ΔH/H =1*10-3; Рівномірна довжина зони: 500 мм; Середній діаметр котушки: 540 мм; Загальна довжина - 1600 мм. |
|
Особливості високої рівномірності комбінованої котушки Гельмгольца
3,1 висока ступінь рівномірності
3,2 -ларгова площа рівномірності
ПРИМІТКА: Висока рівномірність комбінована котушка Гельмгольца може покращити ступінь рівномірності та площу рівномірності в обмеженій області, що особливо для застосувань, що потребують високої точності магнітного поля.
