Наша компанія з гордістю пропонує широкий асортимент датчиків на ефекті Холла, які підходять для різних галузей промисловості та застосувань. Маючи великий досвід і знання в цій галузі, ми прагнемо надавати високоякісні продукти, які перевершують очікування наших клієнтів.

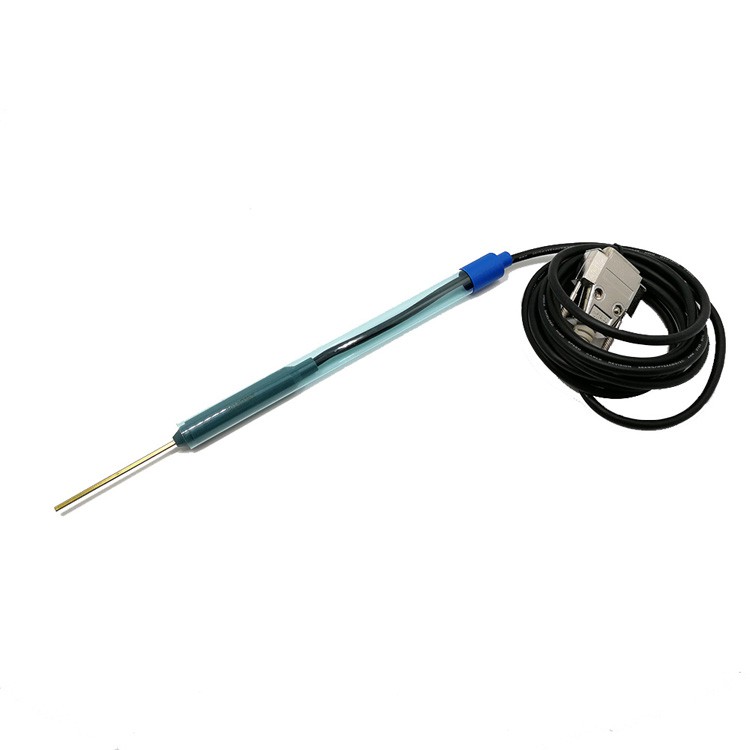

Зонд Холла – це пристрій, який використовує калібрований датчик Холла для безпосереднього вимірювання сили магнітного поля. Оскільки магнітні поля мають напрямок, а також величину, результати датчика Холла залежать від орієнтації, а також положення зонда.
Що краще: зонд Холла чи магнітометр?
І зонди Холла, і магнітометри – це інструменти, які використовуються для вимірювання магнітних полів, але вони служать дещо іншим цілям і мають різні характеристики, що робить їх кращими для конкретних застосувань. Ось порівняння двох:
Зонд Холла:
● Зонд Холла – це тип датчика, який можна використовувати для вимірювання магнітних полів. Він працює на основі ефекту Холла, тобто створення різниці напруг в електричному провіднику, коли магнітне поле прикладається перпендикулярно до струму, що протікає в провіднику.
● Зонди Холла, як правило, маленькі, легкі та дуже чутливі до магнітних полів. Вони часто використовуються для точних вимірювань магнітних полів у дослідженнях, промисловості та інженерних додатках.
● Зонди Холла підходять для вимірювання як статичних, так і динамічних магнітних полів. Вони можуть забезпечити точні вимірювання напруженості та напрямку магнітного поля.
● Зонди Холла, як правило, дорожчі та делікатні порівняно з іншими типами магнітометрів.
Магнітометр:
● Магнітометр — це більш загальний термін, який використовується для позначення будь-якого приладу, який вимірює магнітні поля. Існують різні типи магнітометрів, включаючи феррозондові магнітометри, протонно-прецесійні магнітометри та магніторезистивні магнітометри.
● Магнітометри, як правило, більш універсальні та можуть використовуватися для ширшого спектру застосувань порівняно з зондами Холла. Вони можуть бути більш міцними та придатними для польових робіт або використання на відкритому повітрі.
● Магнітометри можуть відрізнятися за чутливістю та точністю залежно від типу та якості приладу. Деякі магнітометри можуть бути не такими чутливими, як зонди Холла, але все одно можуть забезпечити корисні вимірювання для багатьох застосувань.
● Магнітометри зазвичай використовуються в геофізиці, археології, навігації та інших галузях, де вимірювання магнітних полів є важливим.
Вибір між зондом Холла та магнітометром залежить від конкретних вимог застосування. Якщо вам потрібна висока чутливість і точність для вимірювання магнітних полів у контрольованому середовищі, зонд Холла може бути кращим вибором. Якщо вам потрібен більш універсальний інструмент, який можна використовувати в різних налаштуваннях і програмах, магнітометр може бути більш підходящим.
Вимірювання магнітного поля за допомогою зондів Холла
Зонд Холла — це покращений датчик Холла, інтегрований з електронікою приладів. Ці компоненти призначені для спільного посилення, фільтрації та перетворення вихідного сигналу датчика в цифровий сигнал, що дозволяє проводити точні вимірювання щільності магнітного потоку. Вихід безпосередньо відповідає інтенсивності магнітного поля.
Що таке поле B?
Поле В, яке часто називають магнітним полем, характеризується як векторне поле. З точки зору непрофесіонала, це вказує на те, що він має напрямок і величину, і в будь-якій конкретній точці його можна розділити на три компоненти, які взаємно перпендикулярні. Візуалізація цього може бути досить інтуїтивною: подумайте про лінії магнітного поля, що виходять із північного полюса магніту й закінчуються на його південному полюсі. Це вирівнювання демонструє напрямок поля B.
Захоплюючим прикладом дії поля B є компас. Він завжди вказує на географічний північ Землі, тому що вирівнюється з магнітним полем. Інтригуюче те, що це означає, що магнітний північ Землі насправді є південним магнітним полюсом, оскільки він притягує північний полюс компаса, розкриваючи суперечливий аспект магнітної орієнтації Землі.
Орієнтація та міркування щодо монтажу
Конфігурація зонда Холла та його розташування в магнітному полі мають вирішальне значення для його оптимального функціонування. Насамперед, елемент Холла, будучи 2-розмірною структурою, є високочутливим і забезпечує найточніші показання, коли він розташований перпендикулярно до напрямку поля В. Орієнтація має значення; наприклад, у певному розташуванні зонд зчитує позитивне поле. Переверніть орієнтацію, і ви отримаєте від'ємне поле.
Для точних вимірювань дуже важливо, щоб чутлива зона зонда знаходилася в межах магнітного поля, яке ви досліджуєте. Зверніть увагу на потенційну кривизну смугового поля, яка може вплинути на ваші показання.
Крім того, якщо ваше поле містить значні компоненти змінного струму, монтажна конструкція зонда має бути непровідною. Цей запобіжний захід допомагає запобігти похибкам у вимірюваннях через вихрові струми. Таким чином ви гарантуєте цілісність своїх даних і ефективність датчика Холла.
B Поля з позитивними іонами
Зонди Pyramid Hall часто вимірюють електромагніти в променях. Розглянемо електромагніт, який створює поле, яке відхиляє промінь позитивних іонів. У цьому сценарії позитивне показання датчика Холла безпосередньо узгоджується з напрямком потоку струму в електромагнітах. Таким чином, показання датчика Холла забезпечують точну індикацію поведінки іонного пучка в цих системах, покращуючи керування лінією пучка та продуктивність.
Для ілюстрації розглянемо електромагніт, який створює поле, яке відхиляє промінь позитивних іонів. Цей сценарій зображено на супровідному малюнку для довідки. При зображеній орієнтації позитивний результат датчика Холла вказує на відхилення в тому ж напрямку, що й струм, що протікає всередині електромагнітів.
Подолання проблем повторюваності
Зонди Холла, хоч і є чудовими інструментами для вимірювання магнітних полів, можуть бути чутливими до дрейфу через температурні коливання та радіаційне опромінення. Температурний дрейф може вплинути на точність показань, спричиняючи зрушення у вихідному сигналі, що призводить до вимірювань, які не є справжніми відображеннями інтенсивності магнітного поля. Подібним чином радіаційне опромінення може призвести до кумулятивного пошкодження на рівні напівпровідника, що з часом впливає на продуктивність і довговічність зонда.
Щоб пом’якшити ці проблеми, використовуються певні стратегії. Інтегровані датчики температури, наприклад, дозволяють компенсувати дрейф температури в реальному часі. Ці датчики постійно відстежують зміни температури та динамічно коригують вихід датчика Холла, забезпечуючи точність вимірювань магнітного поля незалежно від умов навколишнього середовища. Крім того, використання радіаційно стійких напівпровідників у конструкції зонда Холла значно підвищує його радіаційну стійкість. Це означає, що зонд може зберігати свою точність і продуктивність навіть у середовищах із високим рівнем випромінювання, що робить його безцінним інструментом у таких додатках, як прискорювачі частинок і лінії променів.
Зонд Холла HP1 і гауссметр Т1
Зонд Холла HP1 і блок керування T1, розроблені з унікальними функціями, утворюють ідеальну комбінацію для точних вимірювань магнітного поля. HP1 — це радіаційно-стійкий сенсор, спеціально розроблений для прискорювачів, який може похвалитися широким діапазоном виявлення від 0.1 Гаусса до 2,8 тис. Гаусса (або 2,8 Тесла). Завдяки вбудованому датчику температури можлива динамічна корекція в режимі реального часу, додатково посилена високоточним підсилювачем посилення для підвищення точності. Крім того, настроюваний 3D-друкований корпус датчика забезпечує сумісність з будь-якою конфігурацією магніту.
Блок керування T1 доповнює HP1, пропонуючи вимірювання від 0 до 2,8 Тесла в повністю біполярному режимі разом із чудовими шумовими характеристиками. Він працює зі швидкістю передачі даних від 25 кГц до 10 Гц і бездоганно підключається через JSON HTTP, WebSockets або EPICS API. Блок керування забезпечує відкалібрований BNC-вихід на монітор +/-10 В і, як і HP1, дозволяє динамічну температурну корекцію та обнулення користувача через графічний інтерфейс або програмований API. Ця комбінація забезпечує точні, надійні та зручні вимірювання магнітного поля.
Коли ми говоримо про зонд ефекту Холла, нам спочатку потрібно пояснити деякі терміни. Якщо навколо електричного поля утворюється магнітне поле, силові лінії цих двох полів згущуються, якщо вони простягаються в одному напрямку. Якщо, навпаки, ці силові лінії працюють у протилежному напрямку, вони ослабнуть. Сила, досягнута на цьому етапі, є силою Лоренца.
Якщо ця сила діє безпосередньо на електрони провідника, по якому тече струм, з’єднаного з друкованою платою, ми створюємо те, що називається зміщенням навантаження. Це означає, що з одного боку є нестача, а з іншого – надлишок електронів. Ця комбінація зрештою створює електричне поле, яке називається ефектом Холла.
Тепер ми підійшли до зонда ефекту Холла для гауссметра. Комбінація друкованих плат, схеми керування та магнітного поля називається генератором Холла. Якщо інтегральна схема тут залишається постійною, ми говоримо про зонд Холла, за допомогою якого можна виміряти магнітні поля. Інтенсивність цих магнітних полів зазвичай вимірюється в амперах на метр або в теслах. Існує також одиниця вимірювання Ерстед, але вона більше не використовується. Однак найпоширенішим способом визначення щільності магнітного потоку в наші дні є Тесла, який також можна виміряти за допомогою датчика Холла.
Електрони виштовхуються вертикально з початкового напрямку руху провідною пластиною, так що вони також розташовані з одного боку пластини. Результуюча електрична напруга пропорційна магнітному полю, напруженість якого ми ще не знаємо. Якщо ми тепер використаємо напругу Холла на провіднику, ми зможемо обчислити електричні сили, які дорівнюють силі Лоренца і, отже, силі магнітного поля.
